組培車間設計說明

  一、概況：

  設計等級

  接種間按照萬級凈化級別設計;培養室按照十萬級凈化級別設計。

  換氣次數：

  十萬級換氣次數15-18次/h;三十萬級換氣次數12-15次/h;整體萬級房間換氣次數為25-30次/h;局部百級換氣次數為：送風口截面積*氣流速度(5m/s)*3600/容積。

  風量計算：送風口*3600*風速(0.35-0.5m/s)。

  壓力值

  車間核心工作間的氣壓(負壓)與室內大氣氣壓的壓差值小于10pa;與相鄰房間壓差(負壓)不小于5pa。防護區各房間小換氣次數不小于12次/h

  房間壓力值是在實驗操作使用狀態下的壓力，無實驗操作時房間無壓力梯度。

  氣流方向

  氣流組織上送下排風，高效過濾器排風口下邊沿離地面不低于0.1m且不宜高于0.15m;上邊沿高度不宜超過地面之上0.6m，排風口排風速度不宜大于1m/s。

  車間分為三個主功能準備區、接種區和培養區組成。

  準備區的大小依甲方房間結合生產量而定，一般由更衣間、風淋室，配藥室、洗瓶室、灌裝室和滅菌室組成。

  更衣間放在外，主要供更換衣帽、鞋子等。風淋室位于更衣間與接種區和培養區之間。配藥室主要是進行組培科研或生產的培養基制取，房間應干燥整潔，無流動風影響電子精密天平的稱量。洗瓶室主要是清洗組織培養用的玻璃或塑料組培瓶，應配置上下水，便于周轉清洗。灌裝室主要是進行培養基的分裝，面積適宜，便于工作。滅菌室主要是進行分裝后組培瓶的高溫高壓滅菌消毒，應配有合理功率的線路，安裝有排氣扇。

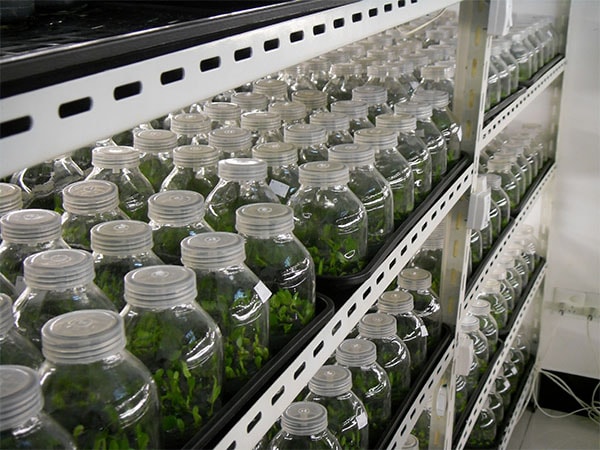

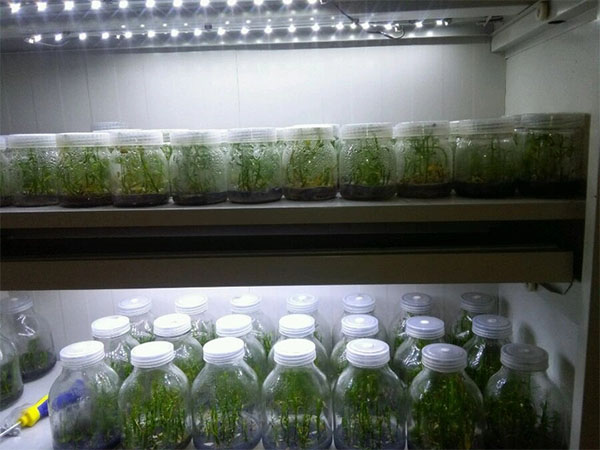

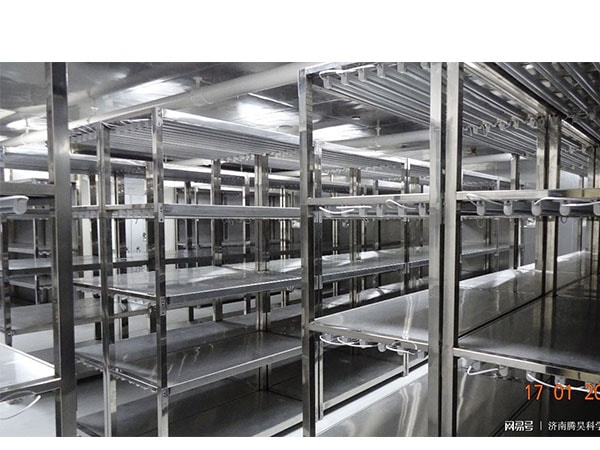

  接種區和培養區放在內間，主要供無菌接種操作和細胞培養，房間應不受日光直射，大小適當，高度適宜(2.6m)。房間過大，清掃和消毒不便;過小，操作不便;頂部過高會影響紫外線的有效滅菌效果。墻壁應光滑無死角，以便清洗和消毒。無菌接種區和培養區應為密閉式，設置空氣消毒用的紫外線燈、空氣過濾凈化器裝置。

二、技術要求：

  1、結構部分：

  采用蘇凈集團生產的凈化施工專用彩鋼板，實驗室吊頂頂板采用手工單玻媄巖棉夾芯板厚為0.426的鋼板，實驗室隔墻及護墻采用手工巖棉夾芯彩鋼板板厚為0.426mm的鋼板，本材料采用插接方式，表面光滑不積塵不染塵阻礙細菌的滋生，密封性能好。車間設計吊頂高度2.6米，室內做鋁合金噴塑圓弧角處理，達到不積塵不染塵;凈化密閉門采用雙密封凈化型材施工，做到良好的密閉效果，門上設置固定觀察窗;固定觀察窗采用5毫米厚浮法玻璃，窗框采用專業圓弧角型材;施工所用鋁合金型材均經過噴涂處理，表面光滑圓潤，美觀大方，不積塵染塵。

  2、地坪部分：

  采用橡塑地板，厚度2毫米 ，表面密實，無起沙、空鼓、裂縫。顏色艷麗，防靜電性能恒久不變，可承受中等以下載荷，耐高溫。在滿足使用的基礎上，可以起到裝飾的作用，耐磨、耐洗刷、防塵、防滑、性能優良，顏色和光澤均勻一致，適用于各種規格、各種級別的實驗室的涂裝。

  3、送回風過濾系統：

  專業的組合式送風凈化器對空氣進行過濾無隔板高效過濾后送到實驗室內，以達到實驗室內部的十萬級凈化效果。。高效送風口濾紙采用進口防潮防火玻璃纖維材料，對0.5微米的塵埃粒子過濾效率達到99.99%。

  初效過濾器一般為板式結構，濾網外框?yàn)殄冧\板壓型，兩面用壓型鍍鋅鋼板網加強，內部濾料為三層錦綸凸網。材料為非燃性，過濾效率G2(計重效率≥60%)， 初阻75Pa，終阻150Pa，過濾效率F3(計數效率50%;根據濾料性能不同，中效過濾器的過濾效率可達F5。

4、氣流組織及過濾器配置

  均采用頂送側回風的方式;送風口均安裝在頂板上。

  凈化空調系統除送風采用粗、中、高效過濾器外，對房間其下側風口均安裝黑網過濾。凈化空調系統的回、排風系統，須經高效過濾，去除有害物質后，方可排入大氣中。

  5、 房間壓差控制

  房間保持正壓，以抵制外來空氣污染;每個房間設有壓差控制系統更加需要調節壓差，采用美國進口指針式壓差表讀數靈敏度高。

  三、建筑平面布置說明：

  該建筑平面設置應該屬建筑專業的專業范疇，但由于組培室要求人、物分流，潔污分流，并要保持各潔凈操作間的靜壓梯度，因此，該工程中建筑平面有以下幾點：

  1、各凈化操作間集中設置獨立前室為氣閘，氣閘室與各操作間同時相通。，確保低潔凈區的空氣不向高潔凈區滲透。

  2、無菌區工作人員經過更衣室更衣?lián)Q鞋—更衣—風淋室—接種室和培養室。

  實驗室物流由外走廊經過機械連動鎖自消毒傳遞窗消毒后進入緩沖走廊后再經過不銹鋼傳遞窗進入各操作室。
